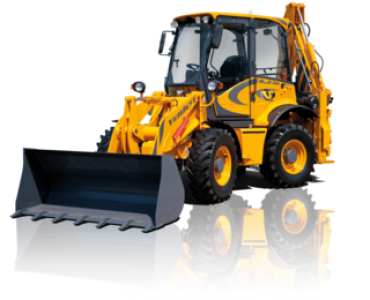

VF 8.23D
Экскаватор-погрузчик с шарнирно-сочленённой рамой
Компания ООО «СЕВЕРО-ЗАПАДНОЕ НАПРАВЛЕНИЕ» — официальный дистрибьютор техники завода VF-Venieri (ИТАЛИЯ).
Покупая у нас, Вы получаете самые выгодные условия и качественное сервисное обслуживание
Экскаватор-погрузчик с сочлененной
рамой Venieri VF 8.23
- Универсальный ковш 4 в 1
- Разводка под навесное оборудование
- Фронтальный быстросъём для навесного оборудования
- Телескопическая экскавационная рукоять (глубина копания 5,4м)
- Разводка под гидромолот
Только экскаваторы-погрузчики с сочленённой рамой обладают полной функциональностью экскаватора и фронтального погрузчика одновременно. Машины с жесткой рамой уступают им по ряду технических характеристик.
Работа с погрузочным ковшом (кг)
Статическая опрокидывающая нагрузка | 4850 |
Грузоподъемность (50%) | 2425 |
Работа с вилами (кг) - центр тяжести 500 мм
Статическая опрокидывающая нагрузка при полном повороте | 3800 |
Грузоподъемность EN 474-3 | 3000 |
Двигатель
4-х цилиндровый двигатель с прямым впрыском, с турбонаддувом, водяным охлаждением, бумажным сухим фильтром. Уровень выброса двигателя соответствует стандарту СЕЕ 97/68
Тип | Perkins 1104C 44Т | |
Номинальная мощность | кВт | 77 (105 Л.С.) |
Номинальная мощность DIN 70020/6271 (при 2200 об./мин.) | кВт | 69 (94 Л.С.) |
Номинальная мощность EES/80/1269 (при 2200 об./мин.) | кВт | 69 (94 Л.С.) |
Объем двигателя | см3 | 4400 |
Длина поршня | мм | 127 |
Диаметр поршня | мм | 105 |
Электрическая система
Батарея | Вольт | 12 |
Емкость (100 A/ч.) | А | 65 |
Мощность генератора | W | 540 |
Сигнал заднего хода | Стандарт | |
Проводка кабелей в соответствии с | IP67DIN40050 |
Трансмиссия
Гидростатическая трансмиссия с автоматической регулировкой мощности и закрытым гидравлическим контуром с гидронасосом переменной производительности и гидромотором. Коробка передач с двумя механическими положениями: две рабочие скорости (вперед/назад) и две скорости для движения (вперед/назад). Автоматическое переключение передач во время движения.
Вперед | Назад | ||
рабочая скорость | |||
1-я передача | км/час | 0-6 | 0-6 |
2-я передача | км/час | 0-12 | 0-12 |
дорожная скорость | |||
1-я передача | км/час | 0-18 | 0-18 |
2-я передача | км/час | 0-38 | 0-38 |
Мосты
Мосты CARRARO, разработанные для тяжелых работ. Привод на все колеса. Планетарная передача на каждое колесо.
- Передний мост: жесткий;
- Задний мост: осциллирующий с макс. углом 20o;
- Гидрозамок на заднем осциллирующем мосте.
Тормоза
- Рабочие: многодисковые "мокрые" на каждое колесо;
- Парковочные: роликовый затвор с ручным включением.
Тип шин
- Стандартные: 16/70 - 24
- Опция: 15-22,5 405/70 R 24
Рулевое управление
Центральное сочлененное соединение рамы с приводом рулевого управления Danfoss OSPC 315, чувствительным к нагрузке.
Общий угол поворота | 80o | |
Радиус разворота внутренний | мм | 2500 |
Радиус разворота внешний | мм | 4600 |
Радиус разворота внешний по ковшу | мм | 5100 |
Гидравлическая система
Два гидравлических шестеренных насоса, первый для работы погрузчика, второй - привода рулевого управления. Гидросистема с совмещением потоков для управления заднего распределителя.
Модульные гидрораспределители:
- 2-х секционный для управления погрузчиком;
- 6-и секционный для привода обратной лопаты.
Гидроцилиндр двойного действия.
Масляной охладитель.
Полнопоточный масляный фильтр на дренажной линии.
Максимальный поток | Бар | 120 |
Максимальное давление контура погрузчика | Бар | 230 |
Максимальное давление рулевого управления | Бар | 175 |
Время цикла | Сек | 8,6 |
Управление погрузчиком: с помощью одного рычага.
Управление обратной лопатой: два рычага, две гидравлический выносные опоры, боковой поворот с четырьмя гидрозамками.
Рабочие емкости
Масло в двигателе | кг. | 9 |
Масло в КПП | кг. | 1 |
Масло дифференциала | кг. | 3,5 |
Масло планетарной передачи | кг. | 1,5 |
Масло в гидравлическом контуре | кг. | 110 |
Тормозная жидкость | кг. | 0,6 |
Топливный бак | кг. | 95 |
Водяное охлаждение | кг. | 19 |
Рабочие характеристики
Погрузчик: | ||
Стандартный объем ковша | м3 | 1,10 |
Ширина ковша | мм | 2200 |
Усилие отрыва ковша | кг | 6900 |
Высота подъема ковша | мм | 3400 |
Высота разгрузки при 45o | мм | 2750 |
Дальность выгрузки | мм | 800 |
Обратная лопата: | ||
Тип | VF | 4.25 |
Стандартный объем ковша | Л | 150 |
Стандартная ширина ковша | мм | 500 |
Усилие копания рукояти | кг | 2550 |
Максимальное усилие отрыва на ковше | кг | 4560 |
Угол вращения | 180o | |
А - Максимальная глубина копания | мм | 4500 |
В - Стандартная глубина копания | мм | 4200 |
С - Максимальная глубина копания с телескопической рукоятью (опция) | мм | 5400 |
D - Стандартная глубина копания с телескопической рукоятью (опция) | мм | 5100 |
Размеры и вес: | ||
Максимальная длина | мм | 5900 |
Максимальная ширина | мм | 2200 |
Ширина между колес | мм | 2060 |
Ширина колеи | мм | 1650 |
Максимальная высота | мм | 2845 |
Дорожный просвет | мм | 320 |
Стандартная масса | кг | 7200 |
Максимальная масса | кг | 7600 |
