VF 6.23B

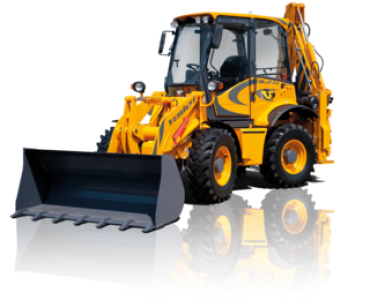

Экскаватор-погрузчик с сочлененной рамой
Компания ООО «СЕВЕРО-ЗАПАДНОЕ НАПРАВЛЕНИЕ» — официальный дистрибьютор техники завода VF-Venieri (ИТАЛИЯ).
Покупая у нас, Вы получаете самые выгодные условия и качественное сервисное обслуживание
Только экскаваторы-погрузчики с сочленённой рамой обладают полной функциональностью экскаватора и фронтального погрузчика одновременно. Машины с жесткой рамой уступают им по ряду технических характеристик.
Работа с погрузочным ковшом (кг)
Статическая опрокидывающая нагрузка
|
4200
|
Грузоподъемность (50%)
|
2100
|
Работа с вилами (кг) - центр тяжести 500 мм
Статическая опрокидывающая нагрузка
при полном повороте |
3300
|
Грузоподъемность EN 474-3
|
2600
|
Двигатель
4-х цилиндровый двигатель с прямым впрыском, без наддува, с водяным охлаждением, бумажным сухим фильтром. Уровень выброса двигателя соответствует стандарту СЕЕ 97/68
Тип
|
Perkins 804 C 33T
|
|
Номинальная мощность
|
кВт
|
63 (86 Л.С.)
|
Номинальная мощность ISO/TR 14396 (при 2400 об./мин.)
|
кВт
|
60 (82 Л.С.)
|
Номинальная мощность EEC 80/1269 (при 2400 об./мин.)
|
кВт
|
60 (82 Л.С.)
|
Объем двигателя
|
см3
|
4233
|
Длина поршня
|
мм
|
127
|
Диаметр поршня
|
мм
|
103
|
Электрическая система
Батарея
|
Вольт
|
12
|
Емкость (100 A/ч.)
|
А
|
650
|
Мощность генератора
|
W
|
540
|
Сигнал заднего хода
|
Стандарт
|
|
Проводка кабелей в соответствии с
|
IP67DIN40050
|
Трансмиссия
Гидростатическая трансмиссия с автоматической регулировкой мощности и закрытым гидравлическим контуром с гидронасосом переменной производительности и гидромотором. Две передние /задние передачи с одним рычагом переключения с электроприводом.
|
Вперед
|
Назад
|
|
1-я передача
|
км/час
|
0-9
|
0-9
|
2-я передача
|
км/час
|
0-32
|
0-32
|
Мосты
Мосты CARRARO, разработанные для тяжелых работ. Привод на все колеса. Планетарная передача на каждое колесо.
- Передний мост: жесткий;
- Задний мост: осциллирующий с макс. углом 20o;
- Гидрозамок на заднем осциллирующем мосте (опция).
Тормоза
- Рабочие: многодисковые "мокрые" на каждое колесо;
- Парковочные: роликовый затвор с ручным включением.
Тип шин
- Стандартные: 12,5х20-10 pr
- Опция: 14,5х20 10 pr - 15х22,5 14pr - 405/70 R20
Рулевое управление
Центральное сочлененное соединение рамы с приводом рулевого управления OH320, чувствительным к нагрузке.
Общий угол поворота
|
80o
|
|
Радиус разворота внутренний
|
мм
|
2500
|
Радиус разворота внешний
|
мм
|
4500
|
Радиус разворота внешний по ковшу
|
мм
|
4850
|
Гидравлическая система
Два гидравлических шестеренных насоса, первый для работы погрузчика, второй - привода рулевого управления. Гидросистема с совмещением потоков для управления заднего распределителя.
Модульные гидрораспределители:
- 2-х секционный для управления погрузчиком;
- 6-и секционный для привода обратной лопаты.
Гидроцилиндр двойного действия.
Масляной охладитель.
Полнопоточный масляный фильтр на дренажной линии.
Максимальный поток
|
Бар
|
82
|
Максимальное давление контура погрузчика
|
Бар
|
230
|
Максимальное давление рулевого управления
|
Бар
|
175
|
Время цикла
|
Сек
|
8,1
|
Управление погрузчиком: с помощью одного рычага.
Управление обратной лопатой: два рычага, две гидравлический выносные опоры, боковой поворот с четырьмя гидрозамками.
Рабочие емкости
Масло в двигателе
|
кг.
|
9
|
Масло в КПП
|
кг.
|
1
|
Масло дифференциала
|
кг.
|
3,5
|
Масло планетарной передачи
|
кг.
|
1,5
|
Масло в гидравлическом контуре
|
кг.
|
110
|
Тормозная жидкость
|
кг.
|
0,6
|
Топливный бак
|
кг.
|
90
|
Водяное охлаждение
|
кг.
|
18
|
Рабочие характеристики
Погрузчик:
|
||
Стандартный объем ковша
|
м3
|
1.0
|
Ширина ковша
|
мм
|
1900
|
Усилие отрыва ковша
|
кг
|
5850
|
Высота подъема ковша
|
мм
|
3150
|
Высота разгрузки при 45o
|
мм
|
3200
|
Дальность выгрузки
|
мм
|
800
|
Обратная лопата:
|
||
Тип
|
VF
|
3.75C
|
Стандартный объем ковша
|
Л
|
95
|
Стандартная ширина ковша
|
мм
|
400
|
Усилие копания рукояти
|
кг
|
2250
|
Максимальное усилие отрыва на ковше
|
кг
|
3750
|
Угол вращения
|
180o
|
|
А - Максимальная глубина копания
|
мм
|
4300
|
В - Стандартная глубина копания
|
мм
|
4000
|
С - Максимальная глубина копания с телескопической рукоятью (опция)
|
мм
|
5100
|
D - Стандартная глубина копания с телескопической рукоятью (опция)
|
мм
|
4800
|
Размеры и вес:
|
||
Максимальная длина
|
мм
|
5500
|
Максимальная ширина
|
мм
|
1900
|
Ширина между колес
|
мм
|
1475
|
Ширина колеи
|
мм
|
1860
|
Максимальная высота
|
мм
|
2900
|
Дорожный просвет
|
мм
|
350
|
Стандартная масса
|
кг
|
6000
|
Максимальная масса
|
кг
|
6800
|
